Как профессиональный производитель промышленных роликов с обширным опытом работы, компания CMCL Casters обнаружила, что неправильный расчет нагрузки является одной из основных причин отказов роликов. В этом руководстве объясняется стандартная формула расчета нагрузки на промышленные ролики и инженерная логика широко распространенного принципа выбора нагрузки на 4 колеса и 3 колеса. Этот метод обычно используется для складских тележек, промышленного погрузочно-разгрузочного оборудования, медицинских тележек, автоматизированного оборудования и индивидуальных мобильных систем.
В отличие от статических стеллажей,промышленный литейщикприложения должны учитывать динамические нагрузки, неровные полы, вибрацию и ударные силы во время движения. Полагаться исключительно на расчеты статического веса часто приводит к недостаточной грузоподъемности.

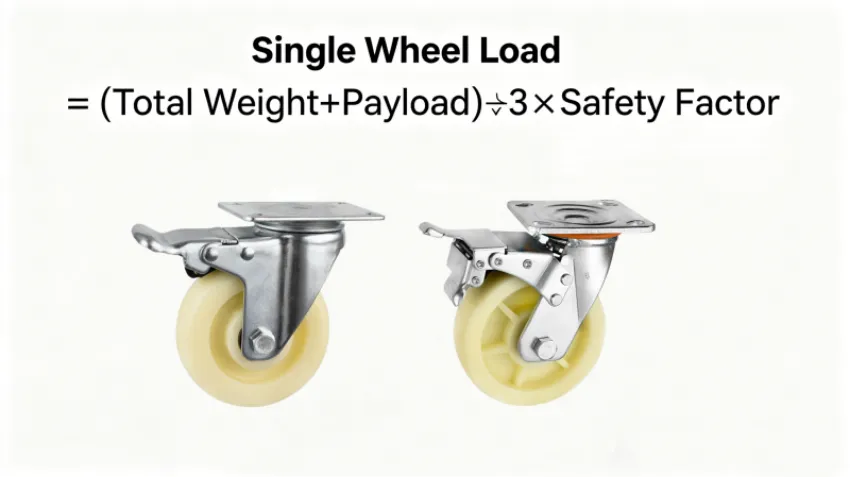

Нагрузка на одно колесо = (общая масса оборудования + максимальная масса нагрузки) ÷ 3 × коэффициент запаса прочности
А. Общий вес оборудования: Собственный вес тележки, стеллажа, машины или мобильного оборудования.
Б. Максимальный вес нагрузки: Максимальный вес, на который рассчитано оборудование во время эксплуатации.
С. Разделите на 3 вместо 4: Основной принцип установки с четырьмя роликами описан далее в этой статье.
Д. Фактор безопасности: Обычно 1,3–1,5 для стандартных промышленных условий. Для неровных полов, частого движения или ударов рекомендуется использовать коэффициент безопасности 1,5–2,0.
Складская тележка весит80 кг и выдерживает максимальную нагрузку400 кг.
Общий вес:
80 кг + 400 кг = 480 кг
Требуемая мощность одного колеса:
480 ÷ 3 × 1,3 = 208 кг
Результат выбора: Каждый ролик должен иметь минимальную грузоподъемность208 кг, а не 120 кг, полученные простым делением общего веса на четыре.
Многие пользователи спрашивают: Если у тележки четыре ролика, почему бы не разделить нагрузку на четыре?
Ответ приходит из реальных условий эксплуатации, а не из теоретических расчетов.
Независимо от того, бетонный пол, эпоксидный пол или кафельный пол, небольшие неровности всегда присутствуют. Из-за неровностей пола и конструктивных допусков всем четырем роликам чрезвычайно сложно всегда одинаково нести нагрузку.
На практике большинство четырехколесных тележек естественным образом образуют стабильную трехточечную систему поддержки, в которой три ролика несут большую часть нагрузки, а четвертый ролик несет небольшой вес или вообще не несет его.
Это основная причина, по которой промышленные инженеры используют принцип трехколесной несущей способности.
Когда оборудование перемещается:
А. Компенсаторы
Б. Зазоры между полами
C. Пандусы
D. Неровные поверхности
E. Пороги
распределение нагрузки меняется мгновенно.
В определенные моменты только два или три ролика могут поглотить большую часть силы удара. Эти временные пики нагрузки могут значительно превышать теоретическую среднюю нагрузку.
Если выбор ролика основан на усреднении четырех колес, отказы из-за перегрузки становятся гораздо более вероятными.
Даже при прецизионном производстве небольшие различия в:
А. Расположение монтажных отверстий
Б. Плоскостность рамы
C. Высота кронштейна
D. Точность установки
может создать неравномерное распределение нагрузки.
В результате один заклинатель может постоянно нести больший вес, чем другие.
Игнорирование принципа несущей нагрузки трех колес является одной из наиболее частых причин выхода из строя роликов.
Основываясь на многолетнем опыте реализации проектов, инженеры CMCL часто сталкиваются со следующими проблемами:
А. Деформация протектора колеса и образование плоских пятен.
B. Погнутые кронштейны роликов
C. Перегрузка подшипника и преждевременный выход из строя
D. Повышенное сопротивление качению.
E. Плохая маневренность
F. Тележка раскачивается во время движения
G. Увеличение затрат на техническое обслуживание и замену.
H. Потенциальные угрозы безопасности на рабочем месте
Эти проблемы часто возникают, даже если выбранный ролик соответствует требованиям теоретической нагрузки.
Принцип преобразования трех колес в первую очередь применим к оборудованию с четырьмя роликами.
Рассчитайте нагрузку, исходя из средней нагрузки всех трех роликов плюс подходящий коэффициент запаса прочности. Распределение нагрузки в целом более сбалансировано.
Используйте стандартный метод расчета нагрузки на три колеса.
Для тяжелого оборудования с шестью или восемью роликами инженеры обычно рассчитывают примерно 70–80 % теоретического среднего распределения нагрузки при сохранении достаточного запаса динамической нагрузки.
Тот же инженерный принцип применим и к специализированным роликовым решениям. Независимо от того, выбираете ли вы высокотемпературные ролики для печей, хлебопекарного оборудования и оборудования для термообработки или антистатические ролики для производства электроники, чистых помещений и полупроводниковых предприятий, грузоподъемность всегда следует рассчитывать с использованием принципа несущей способности трех колес, сохраняя при этом достаточный запас прочности для динамических условий эксплуатации.
Расчет нагрузки является основой правильного выбора роликов и часто определяет общий срок службы оборудования. Основан на обширном опыте обслуживания клиентов в сфере логистики, производства, медицины, пищевой промышленности и электронной промышленности. Выбор ролика, который просто соответствует расчетной нагрузке, часто приводит к сокращению срока службы. Высокотемпературные ролики, используемые в промышленных печах и стерилизационном оборудовании, должны выдерживать повышенные температуры, сохраняя при этом несущую способность. Антистатические ролики, используемые в средах, чувствительных к электростатическому разряду, должны сочетать надежную защиту от электростатических разрядов с достаточной грузоподъемностью. Ролики из нержавеющей стали могут потребоваться в агрессивных или промывных средах. Не менее важен выбор правильного материала колес и конструкции кронштейна. Для индивидуальных тележек, промышленного оборудования и тяжелого мобильного оборудования настоятельно рекомендуется выполнить профессиональный расчет нагрузки.
КМКЛКомпания Casters специализируется на решениях промышленной мобильности для требовательных рабочих условий. От сверхмощных роликов и роликов из нержавеющей стали до высокотемпературных роликов и антистатических роликов, CMCL предлагает как стандартные, так и индивидуальные решения роликов, разработанные с учетом конкретных требований к нагрузке, условий окружающей среды и отраслевых стандартов. Сочетая точные расчеты нагрузки с инженерной поддержкой, ориентированной на конкретные приложения, CMCL помогает клиентам максимизировать безопасность оборудования, эксплуатационную эффективность и долгосрочную надежность.
