Как рассчитать грузоподъемность ролика для эксцентриковых нагрузок и оборудования с несколькими роликами?

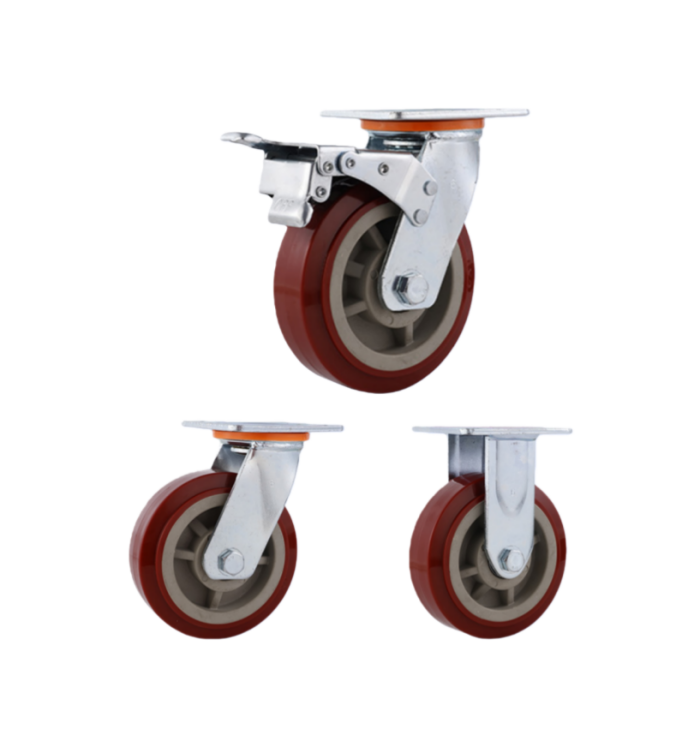

Выборпромышленные роликипростое деление веса оборудования на количество колес может привести к ошибочным результатам. Проблема становится более серьезной, когда машина несет нагрузку со смещением от центра, движется по неровному полу, использует шесть или восемь роликов или работает под повторяющимися ударами.

Базовый принцип выбора нагрузки на три колеса полезен для определения отправной точки, но реальное оборудование редко ведет себя как идеально сбалансированная платформа.

Для инженерных групп, проектирующих мобильную технику, тележки, рабочие станции, платформы AGV или тяжелое оборудование, более важным вопросом является:

Какую нагрузку фактически выдержит во время работы наиболее нагруженный ролик?

Данное руководство посвящено этому вопросу. Вместо повторения базовых расчетов нагрузки на ролики он исследует эксцентричную нагрузку, распределение нагрузки при нескольких роликах, динамическое движение, ухудшение характеристик окружающей среды и распространенные ошибки выбора.

1. Когда базового расчета нагрузки на ролик недостаточно

Для простой, равномерно загруженной тележки разумной отправной точкой может стать теоретический расчет нагрузки на ролик.

Реальное оборудование может быть самым разным.

Центр тяжести может находиться ближе к одному концу рамы. Аккумуляторы, двигатели, насосы, гидравлические компоненты и другие тяжелые узлы можно устанавливать на одной стороне. Жесткая рама может передавать дополнительную нагрузку на определенные колеса при неровном полу.

К частым причинам неравномерной загрузки роликов относятся:

· Тяжелые компоненты установлены возле одного конца платформы

· Аккумуляторы или двигатели, установленные с одной стороны

· Инструменты или материалы хранятся неравномерно

· Длинные рамы оборудования с высоким центром тяжести

· Жесткие рамы, работающие на неровном полу.

· Пандусы, пороги, стыки пола и компенсационные зазоры

· Внезапный старт, остановка или поворот

· Буксировка или эксплуатация AGV

· Изготовление и монтажные допуски

Это означает, что средняя нагрузка на ролик не обязательно соответствует фактической нагрузке, которую несет наиболее сильно нагруженный ролик.

Для требовательного промышленного оборудования эта разница может определить, будет ли ролик работать надежно или произойдет преждевременный выход из строя подшипника, колеса, кронштейна или крепления.

2. Эксцентричная нагрузка: наиболее важная поправка для смещенного от центра оборудования.

Эксцентричная нагрузка возникает, когда центр тяжести оборудования и его полезной нагрузки не совпадает с геометрическим центром компоновки роликов.

Рассмотрим мобильный испытательный стенд массой 600 кг.

Если нагрузка распределена равномерно, нагрузки на ролики могут быть относительно сбалансированы. Но предположим, что примерно 70% общего веса сосредоточено в задней части платформы, где установлены два ролика.

Таким образом, задняя пара может нести гораздо большую долю общей нагрузки.

Практический инженерный расчет может быть выражен как:

Требуемая грузоподъемность на тяжело нагруженный ролик = (общая полная масса × расчетный коэффициент смещенной от центра нагрузки ÷ количество роликов на стороне с большой нагрузкой) × коэффициент безопасности

Например:

· Общий вес брутто: 600 кг

· Расчетный коэффициент задней нагрузки: 70%

· Задние ролики: 2

· Коэффициент безопасности: 1,5

Расчет:

(600 × 0,70 ÷ 2) × 1,5 = 315 кг

В этом упрощенном сценарии выбор заклинателя основан только на:

600 ÷ 4 = 150 кг

значительно недооценил бы нагрузку, которую несут задние ролики.

Точное распределение нагрузки в идеале должно быть подтверждено на основе положения центра тяжести оборудования, геометрии рамы и данных нагрузочных испытаний. Приведенная выше цифра 70% — это инженерный пример, а не универсальное правило распределения.

Где обычно возникает эксцентриковая нагрузка

Этот вопрос особенно актуален для:

· Базы мобильных машин

· Шкафы аккумуляторные и энергоаккумулирующие

· Промышленные рабочие места

· Сварочные столы

· Тележки для инструментов

· Насосно-компрессорные площадки

· Медицинское оборудование

· Тележки погрузочно-разгрузочные

· Платформы АГВ

· Длинные промышленные рамы

Для оборудования с четко смещенным центром тяжести выбор роликов следует начинать с наиболее нагруженной стороны, а не со средней нагрузки на все ролики.

3. Шесть или восемь роликов не означают автоматически меньшую нагрузку на колесо.

Добавление большего количества роликов увеличивает грузоподъемность, поскольку общий вес распределяется на большее количество колес.

На практике распределение нагрузки редко бывает идеальным.

Платформа с шестью роликами не обязательно приходится на каждый ролик ровно одну шестую своего веса. То же самое относится и к платформам с восемью роликами.

Несколько факторов могут препятствовать равной загрузке:

· Неровности пола

· Прогиб рамы

· Разница в высоте установки роликов

· Допуски на сварку или изготовление

· Неравномерный диаметр колеса

· Различные ориентации поворота

· Положение полезной нагрузки

· Жесткость рамы

· Колесная база и расстояние между колесами

Жесткая платформа может даже переносить непропорциональную нагрузку на меньшее количество колес, когда одна часть рамы сталкивается с неровностями пола.

Почему эффективные точки нагрузки имеют значение

По этой причине инженеры иногда используют предположение об эффективном распределении нагрузки, а не просто делят общий вес на общее количество роликов.

Например, машина с 8 роликами теоретически может распределять нагрузку на восемь колес, но в ее фактическом расчете конструкции может использоваться меньше эффективных несущих точек в зависимости от рамы и условий эксплуатации.

Это не универсальная формула.

Соответствующий эффективный делитель зависит от:

· Расположение роликов

· Каркасная конструкция

· Расстояние между колесами

· Центр тяжести

· Состояние пола

· Монтажные допуски

· Является ли оборудование стационарным или движущимся

Для крупных промышленных платформ испытание на физическую нагрузку или структурный анализ могут дать более надежный результат, чем предположение об идеальном распределении нагрузки.

4. Статическая и динамическая нагрузки — это не одно и то же.

Одна из наиболее распространенных ошибок при выборе ролика — сравнение общего веса оборудования только с номинальной статической нагрузкой ролика.

Машина может весить 500 кг в неподвижном состоянии, но испытывает значительно большие силы, когда она начинает движение, внезапно останавливается, поворачивает или пересекает препятствие.

Статическая нагрузка

Статическая нагрузка – это нагрузка, которую переносит оборудование, пока оно остается неподвижным.

Это актуально для:

· Припаркованная техника

· Тележки для хранения

· Стационарные рабочие места

· Расположение оборудования

· Приложения для выравнивания

Динамическая загрузка

Динамическая нагрузка возникает во время движения оборудования.

Фактическая нагрузка может увеличиться из-за:

· Запуск и остановка

· Токарная обработка

· Зазоры в полу

· Пороги

· Пандусы

· Неровный бетон

· Буксировка

· Повторное воздействие

· Частая смена направления

По этой причине при регулярном перемещении оборудования следует учитывать номинальную динамическую нагрузку ролика.

Ролик, который, судя по статическим характеристикам, соответствует требованиям, может не обеспечить достаточный срок службы при повторяющихся динамических нагрузках.

Практический инженерный вопрос

Вместо того, чтобы спрашивать:

«Сможет ли этот заклинатель удержать машину?»

просить:

«Может ли этот ролик поддерживать машину, когда она неоднократно перемещается под реальным полом и в реальных условиях эксплуатации?»

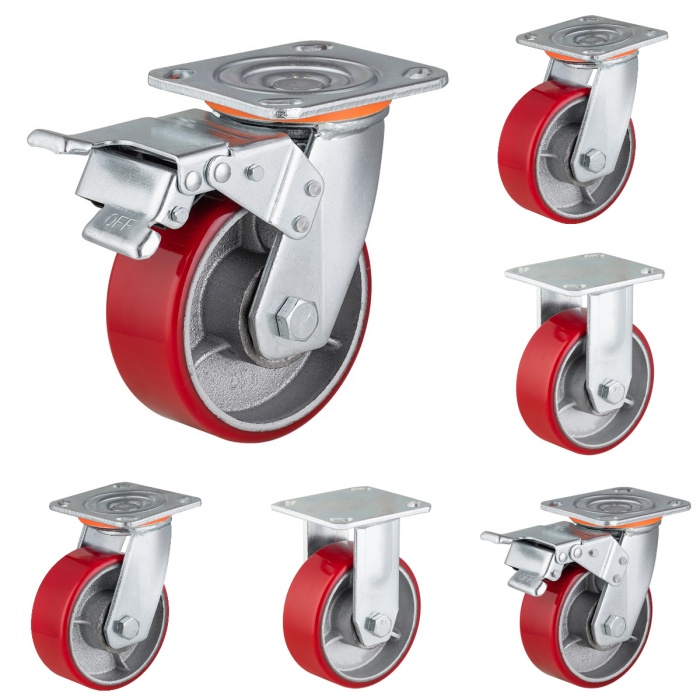

Это различие особенно важно длясверхмощные промышленные роликииспользуется на производственном оборудовании.

5. Рабочая среда может снизить практический запас нагрузки.

Грузоподъемность ролика не следует рассматривать независимо от условий эксплуатации.

Гладкий пол в помещении и неровный пол на заводе предъявляют разные требования к колесам, подшипникам, кронштейнам и монтажному оборудованию.

Практическая инженерная справка может выглядеть так:

Условия эксплуатации	Типичный диапазон коэффициента безопасности*	Рассмотрение выбора
Гладкий бетон внутри помещения, периодические движения	1,3–1,5	Общепромышленный литейщик

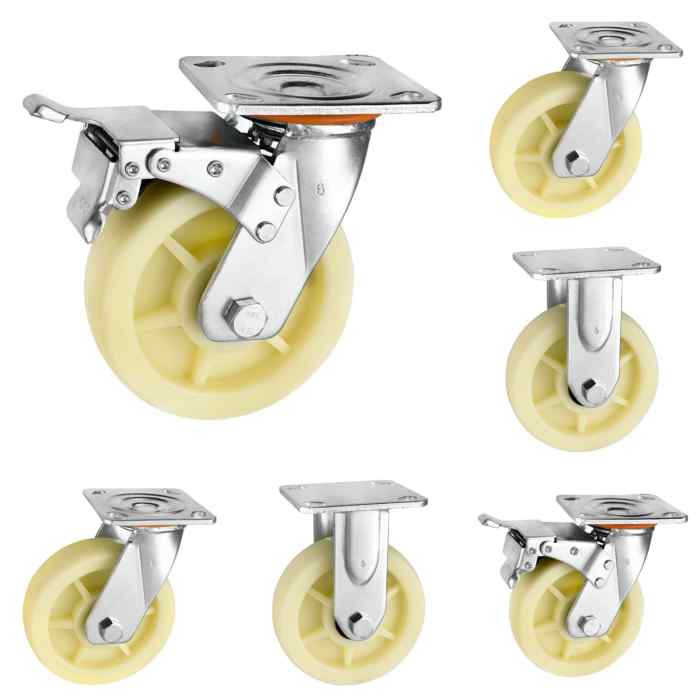

Стандартный заводской цех, частое движение	Около 1,5	Промышленный ролик из нейлона или ПУ
Черновые полы, пандусы, пороги	1,5–1,8	Усиленный ролик для тяжелых условий эксплуатации
Постоянное тяжелое движение	1,8–2,0	Тяжелый промышленный ролик
Высокая температура или агрессивная среда	2.0+ или снижение характеристик материала	Конструкция роликов, специфичная для конкретного применения

Эти диапазоны являются отправной точкой для проектирования, а не универсальными стандартами. Также следует оценить материал колес, конструкцию подшипников, температуру, химическое воздействие, скорость и состояние пола.

Температура и химическое воздействие

Высокая температура может снизить эффективность некоторых материалов для колес и смазочных материалов.

Коррозионная среда может повлиять на:

· Кронштейны

· Подшипники

· Оси

· Крепежи

· Сердечники колес

В этих приложениях одно только увеличение численного коэффициента запаса может не решить проблему. Материалы и конструкция заклинателя также должны соответствовать окружающей среде.

Например, ролик с достаточной номинальной грузоподъемностью может иметь короткий срок службы, если материал его колеса или металлические компоненты не подходят для условий эксплуатации.

6. Реальные случаи сбоев: когда расчеты Caster идут не так

Случай 1: Мобильная тележка со смещенной от центра загрузкой

Мобильная тележка весит около 520 кг и оснащена четырьмя роликами.

Команда инженеров первоначально рассчитывает:

520 ÷ 4 = 130 кг на ролик

Таким образом, достаточно заклинателя с грузоподъемностью 150 кг.

Однако большая часть массы оборудования сосредоточена на одной стороне тележки. Во время работы два ролика с этой стороны испытывают значительно более высокие нагрузки.

Через несколько недель сильно нагруженные ролики показывают:

· Деформация колеса

· Шум подшипников

· Изгиб кронштейна

· Преждевременный износ

Расчет не обязательно был математически неправильным.

Проблема заключалась впредположение о равном распределении нагрузки.

Лучшим подходом является оценка коэффициента нагрузки на сильно нагруженной стороне и соответствующий размер роликов.

Случай 2: Платформа машины с шестью роликами

Машина массой 1800 кг установлена ​​на шести одинаковых роликах.

Простой расчет дает:

1800 ÷ 6 = 300 кг на ролик

Однако рама машины жесткая, а пол на заводе не идеально ровный.

Когда машина движется, несколько роликов не распределяют нагрузку поровну. Результатом является более высокая локализованная нагрузка, особенно при пересечении стыков пола или порогов.

В этой ситуации инженерная группа должна рассмотреть:

· Эффективные несущие точки

· Жесткость рамы

· Допуски крепления роликов

· Динамическое воздействие

· Материал колеса

· Состояние пола

Цель состоит не в том, чтобы просто установить больше роликов. Это делается для того, чтобы конструкция роликов и рама позволяли надежно переносить груз.

7. Более надежный процесс выбора промышленных роликов

Прежде чем окончательно определиться со спецификацией ролика, выполните следующие проверки.

1. Подтвердите фактический вес брутто.

Включать:

· Вес оборудования

· Максимальная полезная нагрузка

· Инструменты

· Батарейки

· Аксессуары

· Расходные материалы

· Любые съемные компоненты, которые могут остаться установленными во время работы.

Не рассчитывайте грузоподъемность по собственному весу оборудования, если машина обычно работает с полной загрузкой.

2. Определите центр тяжести

Просить:

· Центрирована ли нагрузка?

· Большая часть веса находится на одном конце?

· Одна сторона тяжелее?

· Расположен ли центр тяжести высоко?

· Меняется ли положение полезной нагрузки во время использования?

Для эксцентрикового оборудования рассчитайте вероятную нагрузку на наиболее сильно нагруженный ролик или группу роликов.

3. Проверьте расположение роликов.

Обзор:

· Количество роликов

· Расстояние между роликами

· Колесная база

· Поворотные и жесткие ролики

· Места крепления

· Размеры рамы

Большее количество роликов не гарантирует автоматически равномерное распределение нагрузки.

4. Отдельные статические и динамические требования.

Если оборудование перемещается регулярно, используйте динамический рейтинг в качестве ключевого параметра выбора.

Учитывать:

· Скорость движения

· Частота запуска и остановки

· Токарная обработка

· Буксировка

· Зазоры в полу

· Пандусы

· Пороги

· Частота ударов

5. Примените соответствующий запас прочности.

Выбирайте коэффициент безопасности в соответствии с реальной рабочей средой, а не используйте одно число для каждого применения.

6. Сопоставьте конструкцию ролика с окружающей средой.

Проверять:

· Материал колеса

· Тип подшипника

· Материал кронштейна

· Коррозионная стойкость

· Температурная стойкость

· Химическое воздействие

· Требования к защите пола

Этот последний шаг важен, поскольку сама по себе грузоподъемность не определяет срок службы.

8. Заключительный вывод

Принцип выбора нагрузки на 3 колеса является полезной отправной точкой для определения размеров промышленных роликов, но это не конец расчетов.

Когда оборудование становится тяжелее, длиннее, мобильнее или неравномерно загружено, становятся важными несколько дополнительных факторов:

· Эксцентричное распределение нагрузки

· Эффективные несущие точки

· Динамическая загрузка

· Пол и условия эксплуатации

· Регулировка коэффициента безопасности

· Материал колес и кронштейнов

· Жесткость рамы и точность монтажа

Решение о емкости для ресурсоемких приложений должно приниматься на основе наиболее загруженного ролика, а не среднего.

Для производителей OEM-оборудования такой подход, основанный на применении, может снизить риск преждевременного износа колес, выхода из строя подшипников, деформации кронштейнов и непредвиденных затрат на замену.

Ролики CMCL, китайская компанияпромышленные роликипроизводитель работает с производителями оборудования над конфигурациями роликов для тяжелого мобильного оборудования, машинных платформ, тележек и других промышленных применений. Его инженерный подход учитывает распределение нагрузки, рабочую среду, материал колес и требования к монтажу, а не полагается только на номинальную мощность.

При выборе ролика для новой машины или мобильной платформы начните с фактического пути нагрузки и условий эксплуатации. Правильный расчет заключается не просто в поиске заклинателя, способного выдержать вес, а в понимании того, какой из заклинателей несет этот вес, при каких условиях и как долго.
