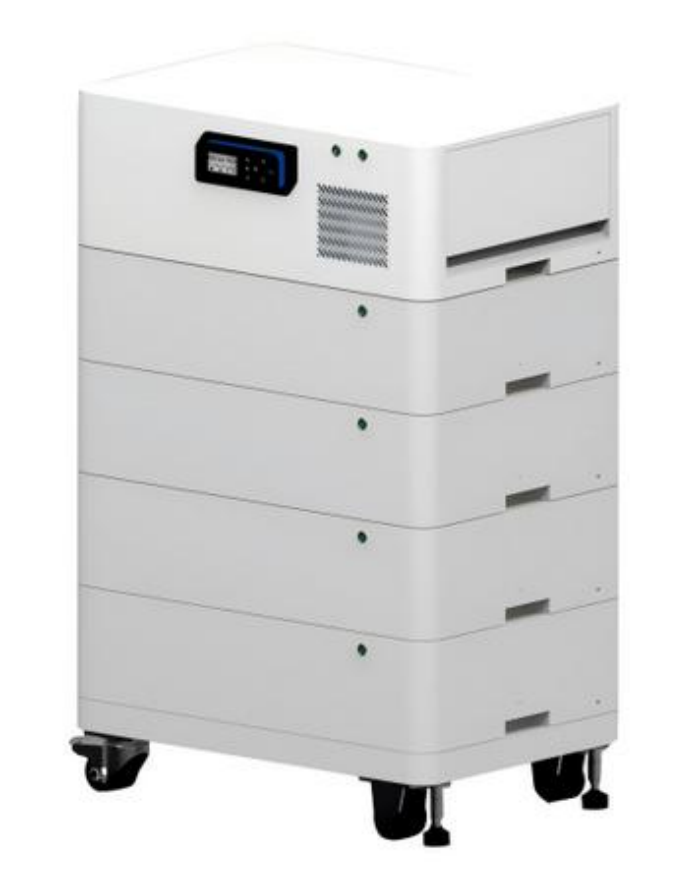

Бытовые шкафы хранения энергии становятся более компактными, модульными и простыми в установке. Однако для штабелируемых аккумуляторных систем оборудование под шкафом по-прежнему должно выдерживать относительно большой вес оборудования в ограниченном пространстве для установки.
Это создает особые требования к заклинателю. Ролик должен соответствовать нижней конструкции шкафа, обеспечивать достаточную грузоподъемность и позволять при необходимости перемещать оборудование, не делая шкаф излишне высоким.
Для производителей, разрабатывающих штабелируемые шкафы для аккумуляторных батарей для жилых помещений, мощные выравнивающие ролики могут стать практичным вариантом оборудования, поскольку ролик и регулируемый опорный механизм интегрированы в один узел.
Ролик, используемый под шкафом для хранения энергии, — это не просто маленькое колесо, прикрепленное к корпусу.
Шкаф может содержать несколько аккумуляторных модулей, электрические компоненты, системы охлаждения и защитные конструкции. Поскольку система становится тяжелее, ролик должен работать в пределах доступного монтажного пространства, сохраняя при этом достаточную механическую прочность.
Для конструкций штабелируемых шкафов особенно важны несколько характеристик:
· Достаточная грузоподъемность для всего шкафа
· Компактные монтажные размеры
· Соответствующая общая высота роликов
· Подходящий материал колес для монтажного пола
· Надежное поворотное движение при перемещении шкафа
· Регулируемая опора для стационарной установки
· Монтажные пластины и схемы отверстий, совместимые с каркасом шкафа
Таким образом, правильная конфигурация зависит от конструкции шкафа, а не просто от выбора самого большого доступного ролика.
Для бытового оборудования для хранения энергии не обязательно подходит один размер роликов для каждого шкафа.
Различная емкость аккумуляторов, размеры шкафа и конструкции нижней рамы могут привести к существенно разным требованиям к нагрузке. CMCL предоставляет две основные конфигурации выравнивающих роликов, которые можно рассмотреть для этих применений.

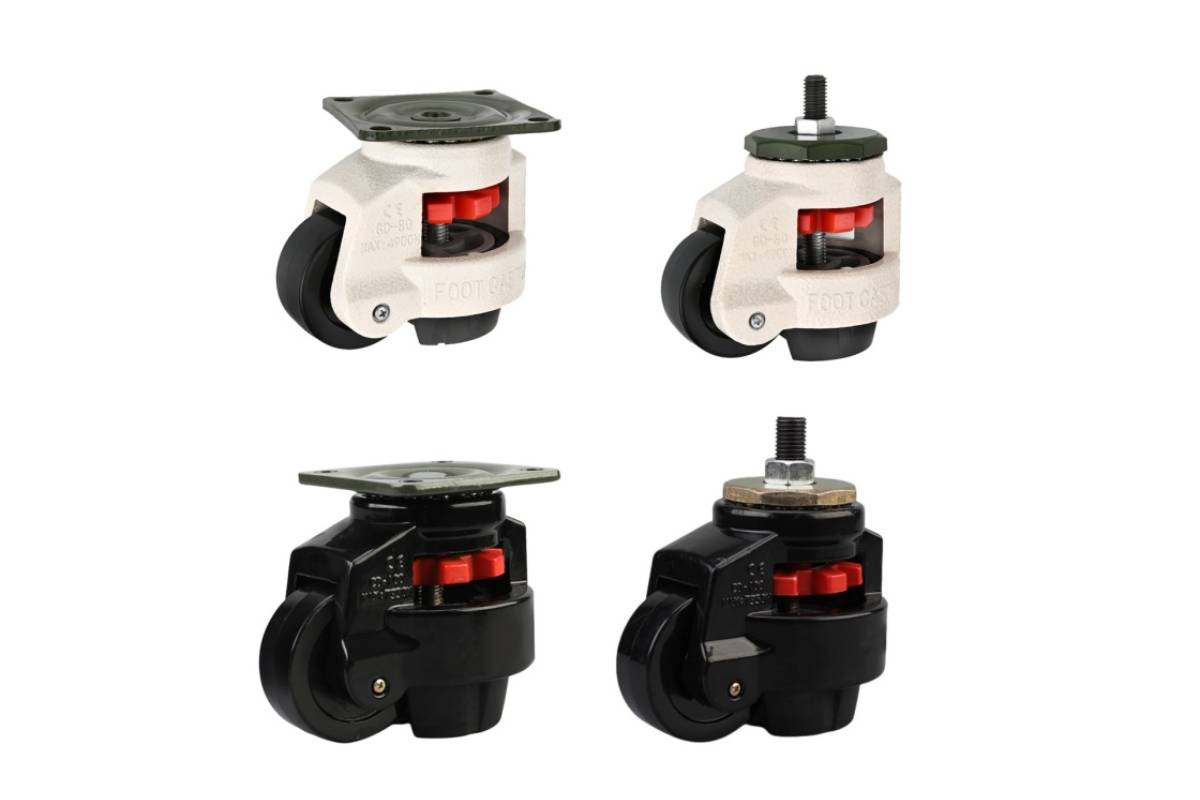

The Регулируемые ролики с выравниваниемСерия предназначена для применений, требующих более широкого диапазона грузоподъемности.
Диапазон моделей варьируется от 40F до 150F, с номинальной грузоподъемностью примерно от 50 кг до 1500 кг на ролик, в зависимости от конкретной модели.
В ролике используется кронштейн из углеродистой стали и колесо из нейлона 6 с оцинкованной и порошковой обработкой поверхности, доступной для различных требований применения.
Основным преимуществом серии регулируемых роликов с выравниванием является диапазон доступных размеров и конфигураций монтажа. В зависимости от нижней рамы шкафа можно выбрать различные монтажные пластины и схемы отверстий.
Это делает эту серию подходящей для производителей, разрабатывающих шкафы разных размеров в рамках одного семейства продуктов хранения энергии.
Например, для относительно компактного шкафа может потребоваться ролик меньшей емкости с меньшей монтажной площадью, а для шкафа, содержащего несколько батарейных модулей, может потребоваться конфигурация с большей емкостью.
Вместо того, чтобы менять всю конструкцию шкафа, производители могут выбрать спецификацию роликов, соответствующую фактическим механическим требованиям.
Не для каждого жилого аккумуляторного шкафа требуется большой промышленный ролик.

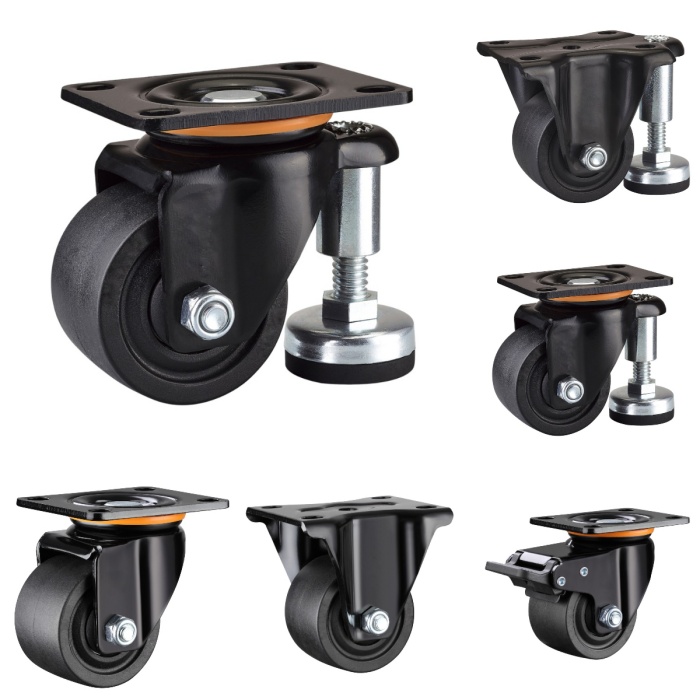

Для шкафов, где пространство для установки ограничено, более подходящим может оказаться компактный сверхмощный выравнивающий ролик.
Вторая серия доступна в:
· 2 дюйма
· 2,5 дюйма
· 3 дюйма
· 4 дюйма
Номинальная грузоподъемность составляет примерно 300–700 кг на ролик в зависимости от модели и комплектации.
Относительно компактная конструкция помогает производителям сохранять конструкцию шкафа с более низким профилем, сохраняя при этом значительную нагрузочную способность.
Эти ролики можно рассматривать для внутренних шкафов хранения энергии, установленных в таких местах, как:
· Жилые подсобные помещения
· Гаражи
· Аппаратные помещения
· Крытые служебные помещения
· Небольшие коммерческие помещения для хранения энергии
Окончательный материал и конфигурацию колес следует выбирать в зависимости от поверхности пола и ожидаемой частоты движения.
Одним из соображений при проектировании для производителей аккумуляторных шкафов является пространство, доступное под корпусом.
Использование обычного ролика вместе с независимой регулируемой ножкой требует дополнительных монтажных позиций и компонентов. Встроенный выравнивающий ролик сочетает в себе функции качения и поддержки в одном узле.
Это может дать несколько практических преимуществ при разработке шкафа:
Ролики и опорный механизм объединены, что позволяет уменьшить количество отдельных деталей оборудования под шкафом.
Одна точка крепления может обеспечить как мобильность, так и стационарную поддержку, в зависимости от выбранной конфигурации.
Шкаф можно перемещать во время установки или обслуживания, не снимая опорное оборудование.
Компактная конфигурация роликов может помочь производителям управлять пространством, доступным под жилым шкафом для хранения энергии.
Для OEM-проектов эти детали могут быть важны, поскольку ролик является частью механической конструкции, а не аксессуаром, добавленным после того, как шкаф уже был доработан.
Окончательный выбор должен основываться на фактическом весе загруженного шкафа, количестве роликов, монтажной конструкции, высоте шкафа и состоянии пола.
Производителям также следует учитывать, как распределяется нагрузка при перемещении шкафа. Статическая грузоподъемность сама по себе не описывает все условия, возникающие во время установки или перемещения.
В проектах OEM и ODM выбор роликов в идеале должен начинаться еще на этапе проектирования каркаса шкафа.
Перед производством необходимо подтвердить следующие размеры:
1. Доступное место для установки
2. Размеры монтажной пластины
3. Расстояние между отверстиями
4. Требуемая высота роликов
5. Общий вес шкафа
6. Ожидаемая нагрузка на колесо
7. Поверхность пола
8. Требуемая частота движений
9. Свободное пространство под шкафом
10. Желаемая высота стационарной опоры
Предоставление этих параметров производителю роликов позволяет оценить конфигурацию роликов до того, как шкаф поступит в серийное производство.
Это особенно полезно для штабелируемых аккумуляторных шкафов, поскольку изменение высоты роликов может повлиять на общую высоту шкафа, а изменение монтажного положения может потребовать модификации нижней рамы.
Лучший ролик для штабелируемого шкафа с аккумуляторной батареей в жилом доме — это не обязательно самая большая модель или модель с наибольшей емкостью.
Лучшим подходом является подбор ролика в соответствии с весом шкафа, монтажной конструкцией, доступным пространством, требуемой высотой, диаметром колес и условиями установки.
Для более легких или ограниченных по пространству шкафов используйте компактные размеры от 2 до 4 дюймов.Низкопрофильные ролики может обеспечить подходящий баланс между размером и грузоподъемностью. Для более тяжелых или более разнообразных конструкций шкафов серия регулируемых выравнивающих роликов 40F–150F обеспечивает более широкий диапазон грузоподъемности и вариантов монтажа.
Для производителей, разрабатывающих следующее поколение бытовых аккумуляторных систем хранения данных, КМКЛ® выравнивающие ролики предлагают настраиваемые варианты аппаратного обеспечения для интеграции мобильности и регулируемой опоры в конструкцию шкафа с самого начала процесса проектирования. Компания CMCL® сертифицирована по стандарту ISO 9001:2015, а ее литейные изделия могут подвергаться испытаниям в соляном тумане для оценки коррозионной стойкости. Отдельные продукты также доступны с сертификацией RoHS, что помогает производителям соблюдать различные экологические требования и требования соответствия.
В конечном счете, выбор подходящего ролика должен основываться на фактической нагрузке, конструкции, рабочей среде и требованиях к мобильности шкафа, а не просто на выборе модели с самым высоким рейтингом.
